Guia técnico de instalação

Instalação de Tubos Sanfonizados

A vida útil de um tubo metálico flexível sanfonizado depende diretamente de como ele é instalado. Um tubo bem especificado, mas montado de forma incorreta, falha antes do tempo. Reunimos aqui as boas práticas que orientam nossa equipe técnica e que recomendamos a todos os clientes SHIDRAU CAST.

Três regras fundamentais

Respeite o raio mínimo de curvatura. Nunca dobre o tubo abaixo do raio indicado na especificação da bitola. Curvas mais fechadas concentram tensão na sanfona e reduzem drasticamente a durabilidade.
Instale sem torção. Torcer o tubo durante a montagem gera tensão de torção permanente, uma das principais causas de ruptura precoce. Alinhe os terminais antes de fixar.
Mantenha a flexão em um único plano. O movimento do tubo deve acontecer sempre no mesmo plano. Flexões em planos combinados criam esforços que a sanfona não é projetada para absorver.

Tipos de instalação

Desalinhamento e off-set

Quando o objetivo é acomodar pequeno desalinhamento entre dois pontos, sem movimento contínuo ou vibração relevante, usa-se a montagem em off-set. Para deslocamentos intermitentes, o dimensionamento parte do raio mínimo de curvatura para flexão constante, definido conforme a bitola do tubo.

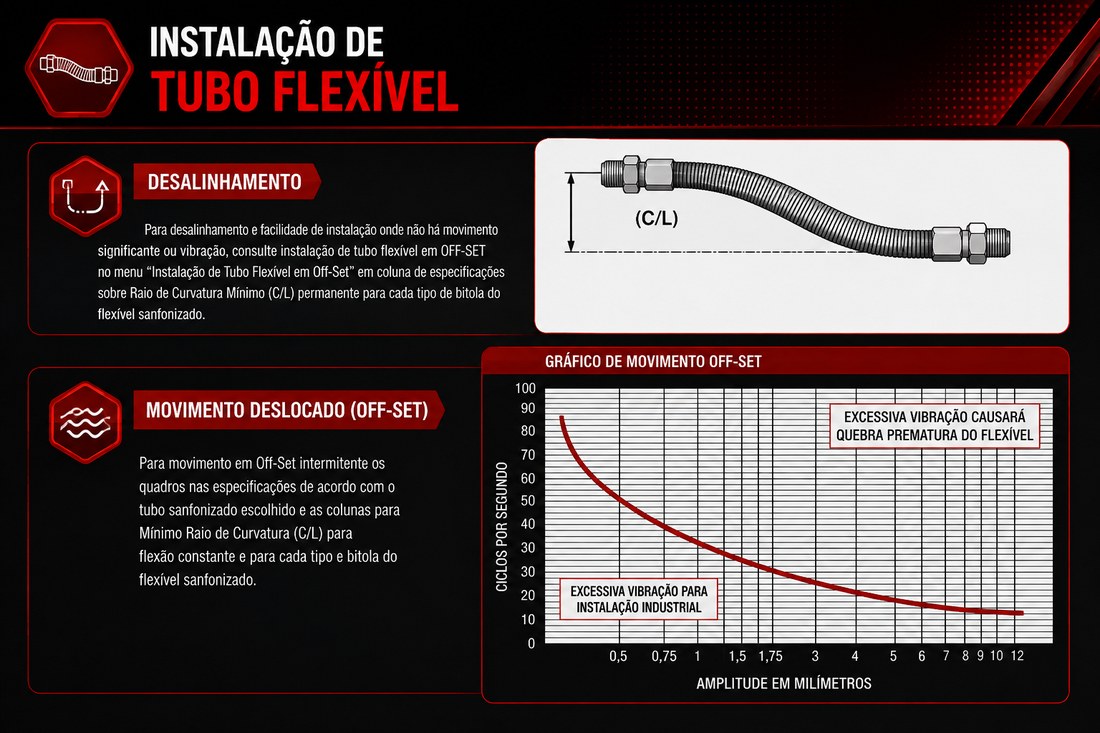

Instalação em off-set — raio de curvatura mínimo (C/L)

Absorção de vibração

Em aplicações com vibração industrial típica, o comprimento livre da sanfona — a parte exposta entre os terminais — nunca deve ser menor que o comprimento mínimo indicado para vibração normal da bitola escolhida. Um trecho livre curto demais transfere a vibração para os terminais e provoca fadiga.

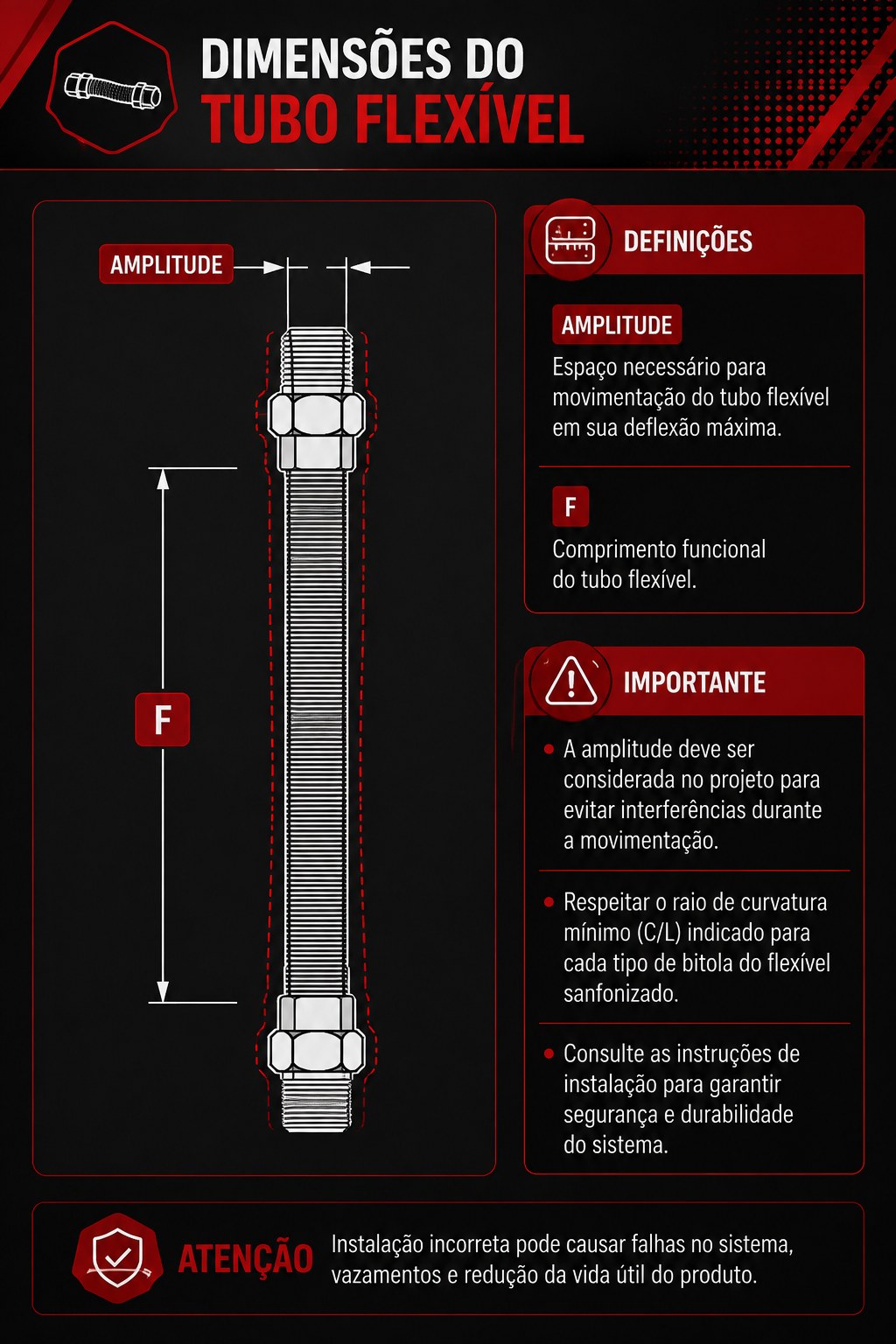

Dimensões do tubo flexível: amplitude e comprimento funcional (F)

Cálculo do comprimento de montagem

As fórmulas a seguir orientam a determinação do comprimento total conforme o tipo de movimento. Os símbolos são:

A — diâmetro de curvatura (raio mínimo de curvatura × 2);
B — fator que inclui o comprimento dos terminais e a tolerância dos trechos retos;
T — distância que o tubo percorre no movimento.

Curvatura vertical (movimento horizontal curto)

Comprimento Total = B + 1,57 × (A + T)

Movimento vertical máximo

Comprimento Total = B + 1,57 × A + ½ × T

Instalação estática

Quando não há movimento, apenas acomodação e absorção de esforços de montagem:

Comprimento Total = A × 1,57 + B

Curva de 90°

Comprimento Total = A × 1,57 ÷ 2 + B

Os valores de A e B variam conforme o tipo de tubo, a bitola e os terminais escolhidos. Nossa equipe fornece as tabelas completas de cada linha no momento da cotação — envie sua aplicação e calculamos o comprimento ideal para você.
