Como Determinar o Comprimento

O comprimento de um tubo flexível montado é sempre medido de uma extremidade à outra, incluindo os terminais. Saber separar o comprimento do trecho sanfonizado do comprimento dos terminais é essencial para especificar corretamente a peça.

Como calcular o comprimento livre da sanfona

Para descobrir o comprimento apenas do trecho flexível, parte-se do comprimento total montado e subtrai-se a contribuição de cada terminal. Cada tipo de terminal tem um valor de referência (o fator B) que consta nas tabelas técnicas de cada linha.

Tolerância de fabricação

Toda peça montada tem uma tolerância dimensional natural. Para a medida total L, trabalhamos com variação de até +1,5% para mais e −1% para menos. Ao especificar, considere essa faixa em aplicações onde o encaixe é crítico.

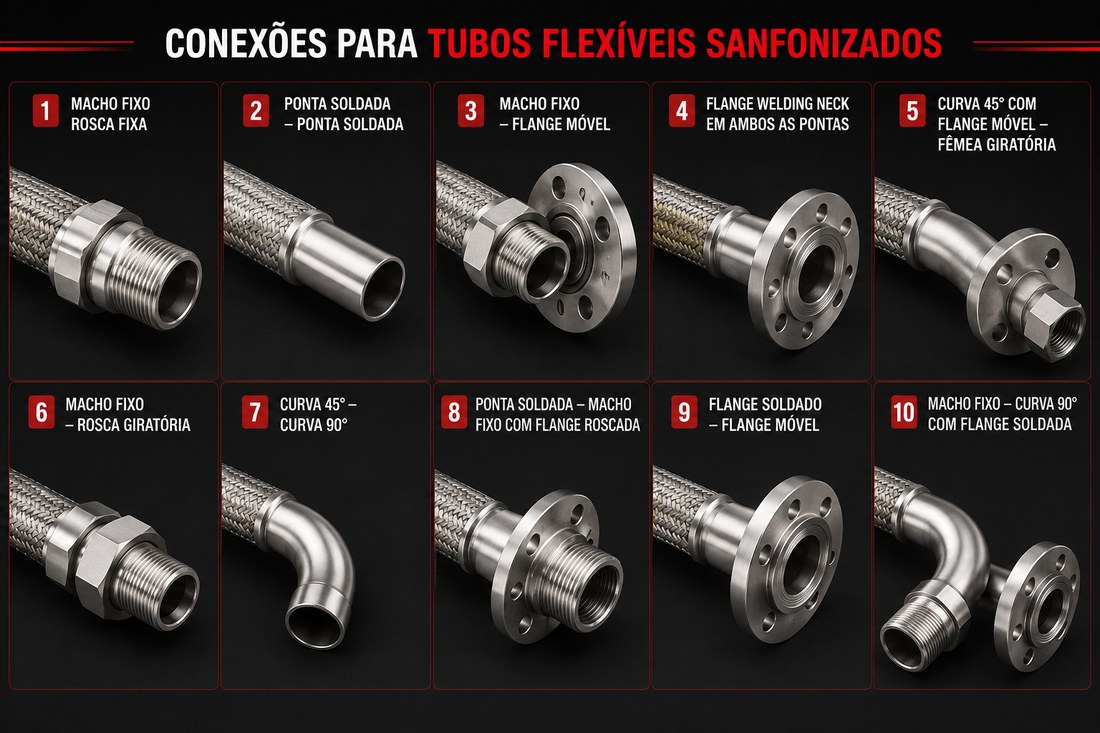

Combinações de terminais disponíveis

A SHIDRAU CAST fabrica tubos flexíveis com as mais diversas combinações de terminais, escolhidas conforme a aplicação e o tipo de conexão da sua linha. As mais comuns:

• Macho fixo + fêmea fixa
• Ponta soldada + ponta soldada
• Macho fixo + flange móvel
• Flange welding neck em ambas as pontas
• Curva 45° com flange móvel + fêmea giratória
• Macho fixo + fêmea giratória
• Curva 45° + curva 90°
• Ponta soldada + macho fixo com flange roscada
• Flange soldada + flange móvel
• Macho fixo + curva 90° com flange soldada

Cada combinação tem seu próprio valor de fator B, que informamos na cotação. Descreva a conexão das duas pontas da sua linha e montamos o tubo na medida exata.
