Como especificar seu tubo

Dados para Aquisição de Tubos Sanfonizados

Para adquirir corretamente um tubo flexível sanfonizado, é essencial reunir algumas informações da aplicação. Com esses dados, nossa equipe técnica especifica o tubo exato para o seu serviço.

Informações necessárias

Antes de solicitar, tenha em mãos:

Fluido a ser transportado
Temperatura de trabalho
Pressão de trabalho
Tipo de movimento (estático ou dinâmico)

Como especificar o tubo

A especificação completa de um tubo sanfonizado segue uma regra de seis partes, na ordem:

Tipo de tubo e quantidade de capas
Bitola do tubo (diâmetro interno)
Comprimento total com os terminais (em mm)
Tipo do 1º terminal (macho/fêmea, flange ou ponta especial)
Tipo do 2º terminal (macho/fêmea, flange ou ponta especial)
Complemento (isolamento térmico, proteção abrasiva, etc.)

Exemplo de especificação

IS 1-1/2" x 500 – MFSI 34 NPT – FGSI 34 NPS

Essa codificação descreve um tubo sanfonizado com um trançado, Ø interno de 1.1/2", com 500 mm de comprimento ponta a ponta, tendo em um lado um terminal Macho Fixo Soldado de Inox com rosca 3/4" NPT, e no outro uma Fêmea Giratória Soldada de Inox com rosca 3/4" NPS.

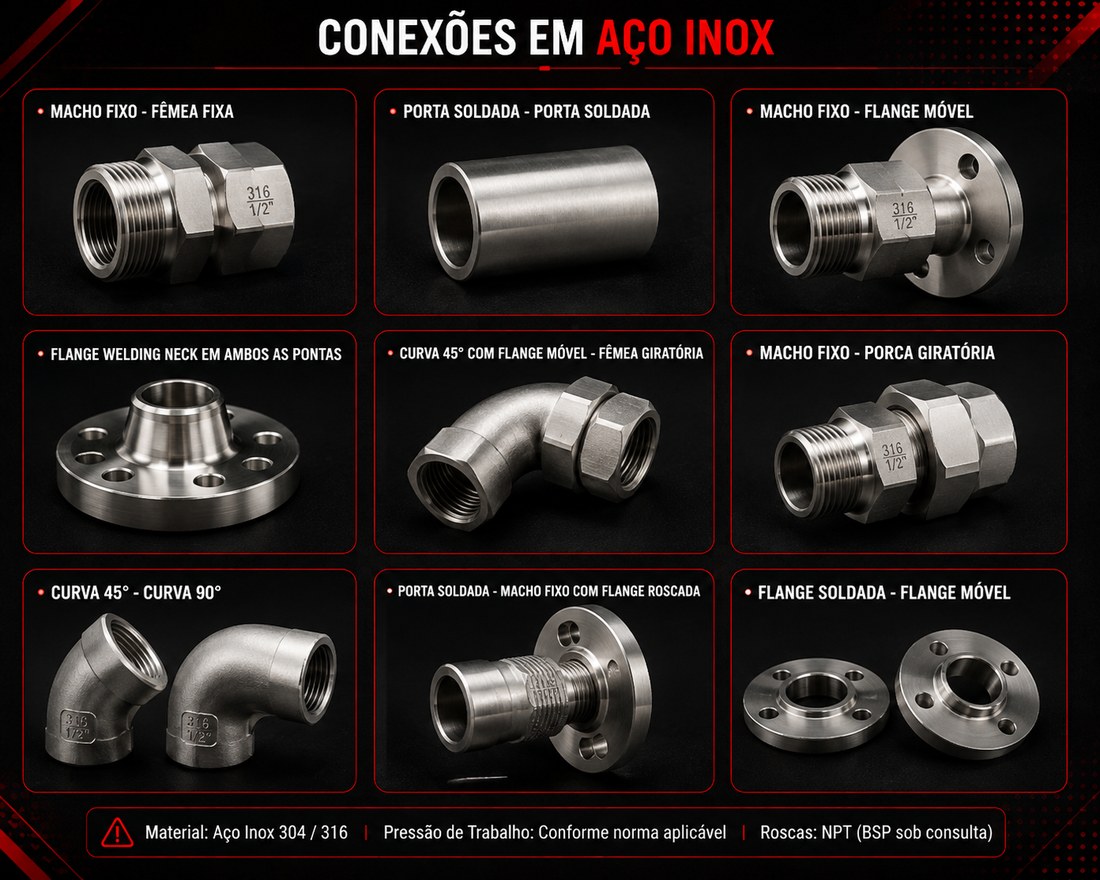

Conexões em aço inox 304/316 para tubos flexíveis

Não sabe montar a especificação? Sem problema. Envie os quatro dados da aplicação (fluido, temperatura, pressão e movimento) e nós preparamos a codificação completa para você.
